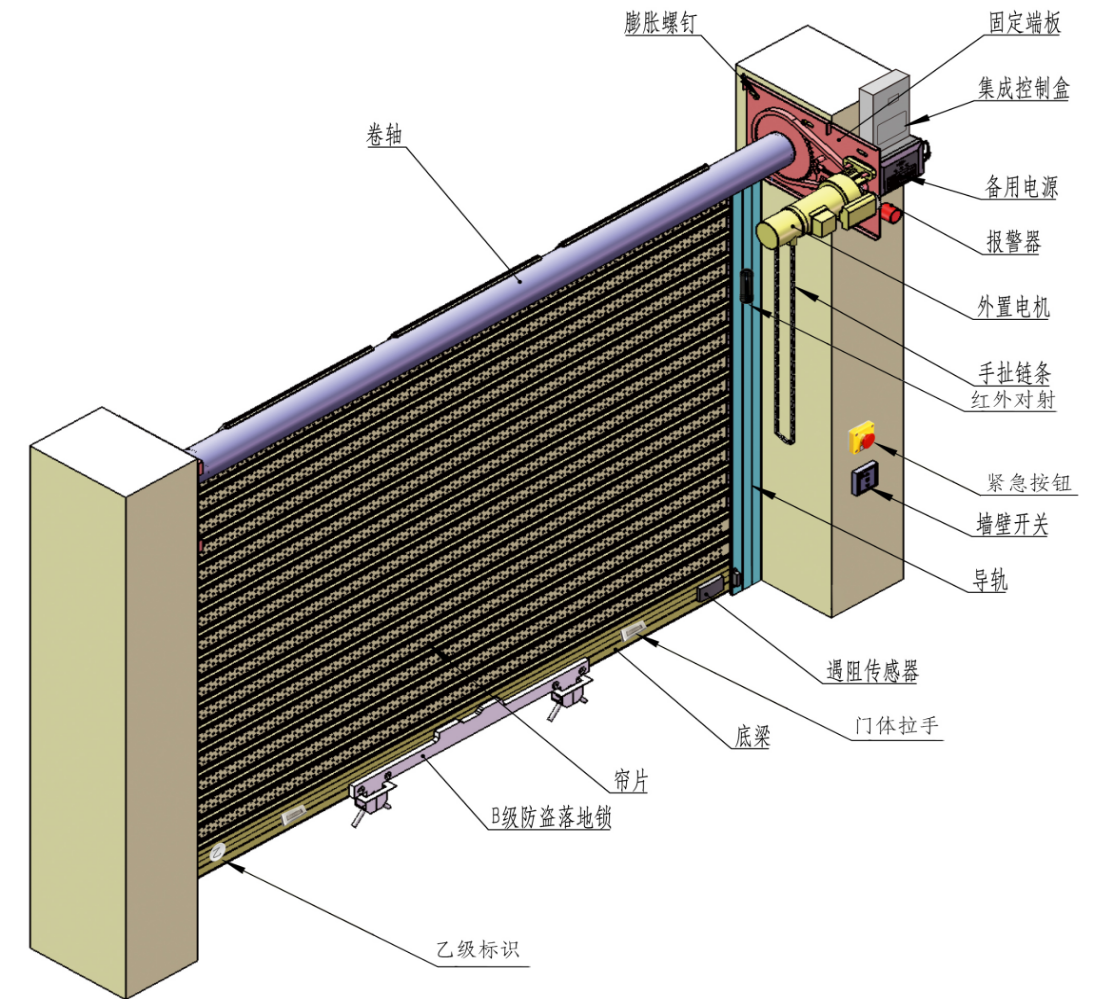

一、防盜卷簾門結構圖

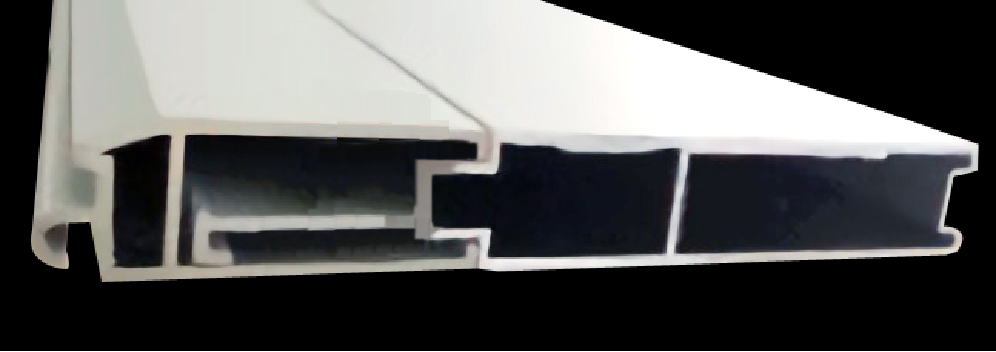

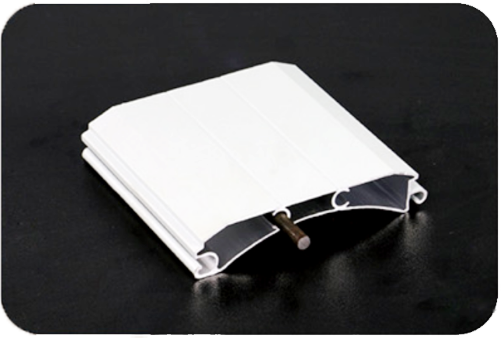

	77型簾片采用雙層1.0毫米厚、100型簾片采用雙層1.2毫米厚的6063硅鎂鋁合金型材，每個簾片中貫穿有6毫米圓鋼，強度達到GAT1499—2018規范中的乙級標準，簾片之間均采用轉軸扣接方式固定鏈接。		導軌采用雙層結構，單層厚度2.0毫米，6063—T5鋁合金型材一次擠壓成型。

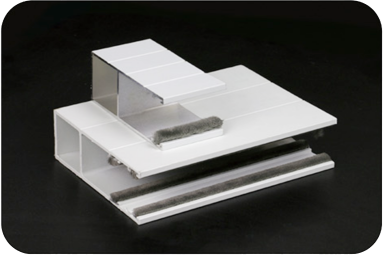

	底梁采用單層厚度1.5毫米，6063硅鎂鋁合金型材，雙層活動式設計，底梁上安裝地鉤鎖，遇阻模塊，乙級標識，門體拉手。		大梁管采用3.0毫米無縫鋼管。

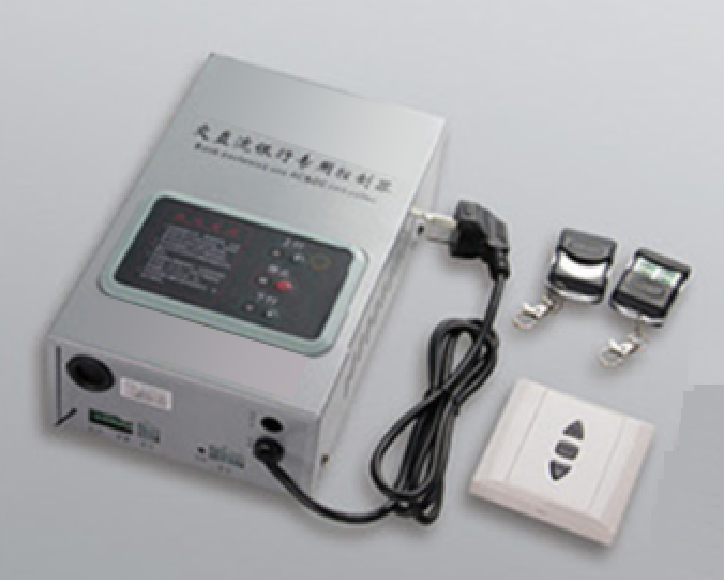

	銀行專用支架板，板材加厚，專用軸承座、門板導輪、防斷鏈，更耐用更安全。		1、遙控器：頻率為580滾動碼，防止盜碼或被拷貝，抗干擾性強； 2、控制系統：具有符合國標GA1499—2018里面各項功能要求，上行紅外防夾，下降遇阻防壓，防撬、防盜、緊急制動、語音提示、斷電應急開門、聯網功能，可兼容多款B級鎖；

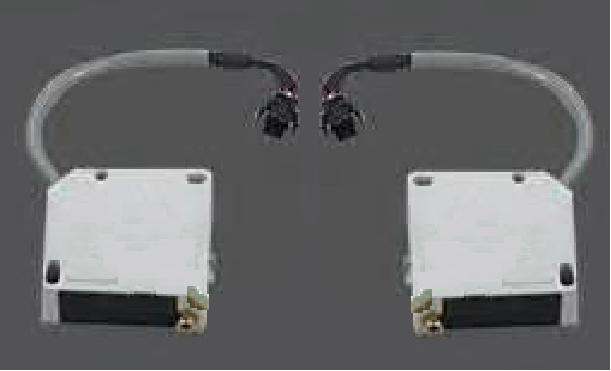

	1、限位器：采用快速門電機專用的磁編碼，絕對值12位編碼器的電子限位器，防止限位器損壞卷簾沖頂； 2、電機齒輪箱材料采用超高強度鋼，具有高耐磨性和韌性，達到8級的精度等級，傳動摩擦小，損耗少，噪音低； 3、通過國家411國家電機標準全檢；		防夾安全保護裝置：卷簾門應有防夾安全保護裝置，在下行過程中遇到阻力大于或等于150N時，以及在上行過程中上部夾縫區域至大于等于500mm范圍內遇到障礙物時，防夾安全保護裝置應在1s內使卷簾門停止或反向運行。

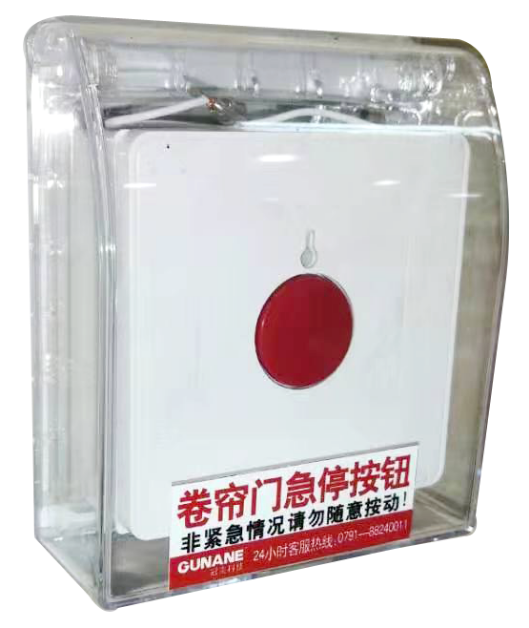

	備用電源支持卷簾門正常循環啟閉次數應不少于20次。當主電源斷電時，應能自動切換到備用電源且不產生誤動作。		緊急停止模塊，當卷簾門上升或下降過程中，突發異常情況，可按急停按鈕，實現卷簾門立即停止運行，在緊急按鈕未復位前，所有操作均無效。
	銀行專用地鉤鎖，B級鎖芯，人力無法撬開，更防盜，地鉤鎖需通過公安部安全與警用電子產品質量檢測中心認證。防盜鎖具切換到鎖閉狀態時應能自動隔斷電機供電電源并發出聲音提示，未解除鎖閉狀態前，卷簾門應不能電控開啟。		聯網報警模塊，當卷簾門系統接入監控中心后，卷簾門出現非正常開啟，監控中心即可收到相關報警信息。

二、產品功能特點

1、電子限位，絕對值，定位精準；調試限位只需在控制器簡單操作即可完成。
2、防沖頂，不會因為限位器故障等因素造成跑限位或沖限位。
3、緩啟緩停，減輕電機啟動及停止時齒輪的碰撞，進一步提高電機的使用壽命，加強對門體的保護。
4、最大限度減緩下行速度，革命性技術，打破普通交直流電機下行速度過快導致電機電壓驟升、剎車磨損、電機過熱等缺點，新技術很好的控制了門體下行的速度，增強對電機的保護，提高電機的使用壽命。
5、無線密碼墻壁開關，縮短了控制器與電機的連接線，控制器直接安裝在電機附近，減少了原先控制器安裝所需要的挖槽、埋線、補墻、粉刷等工序，而改為直接鎖螺絲或雙面膠粘貼無線密碼墻壁開關。
6、采用新款高性能充電電池，且充/放電電源管理軟件升級，提高對電池的保護，極大程度的提升了電池的使用壽命。
7、低壓可用，市電電壓低至 160V 仍可正常使用。
8、增配無線碰停模塊，可設置并實現遇阻停、遇阻反彈 0.5 秒/2 秒/全開等模式（在模塊上設置）。

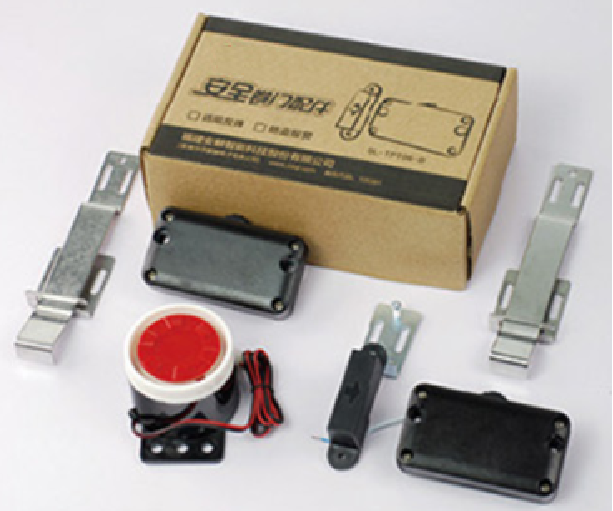

9、增配無線碰停模塊+蜂鳴報警器，可實現報警功能，當門體關閉后，門體被撬開 5cm 以上即發出高達 105 分貝的報警聲。
10、斷鏈保護裝置。
11、蓄電系統自動保養功能，增加電池使用壽命。
12、增配語音提示功能

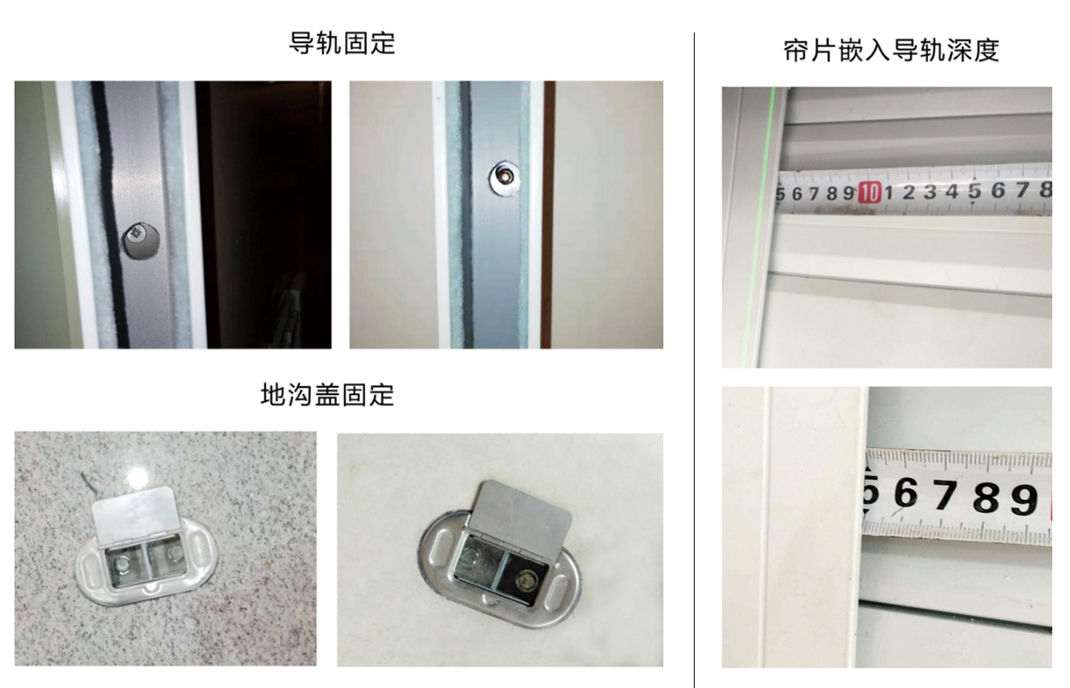

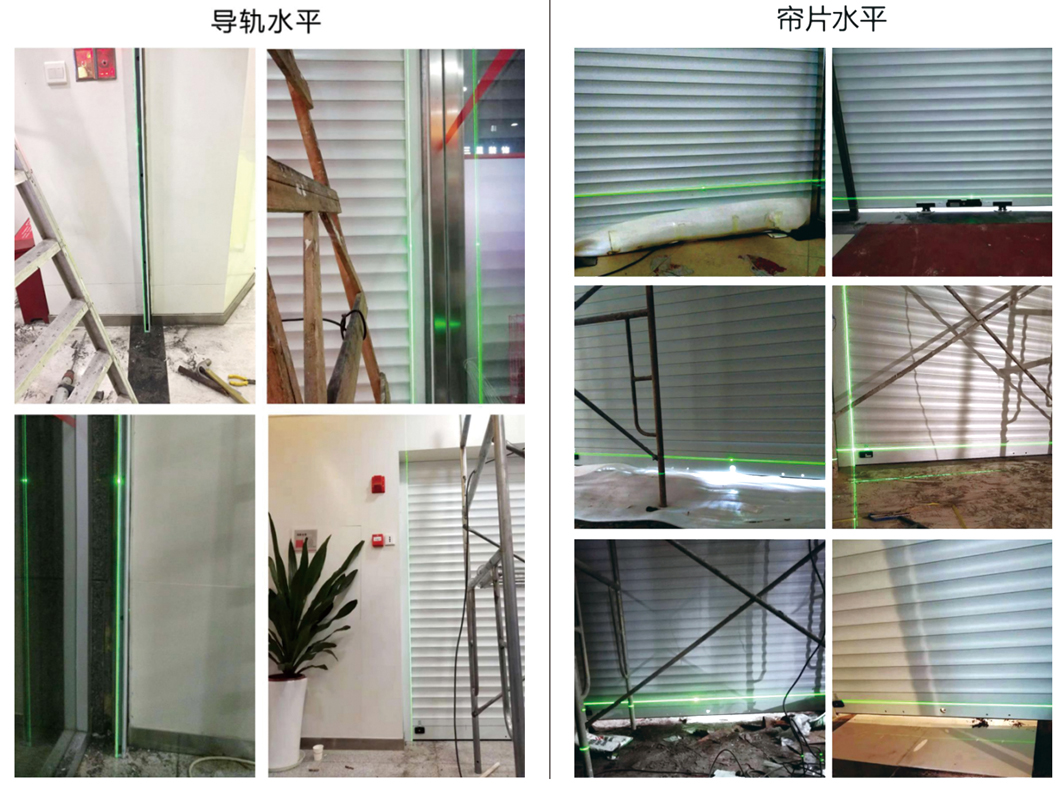

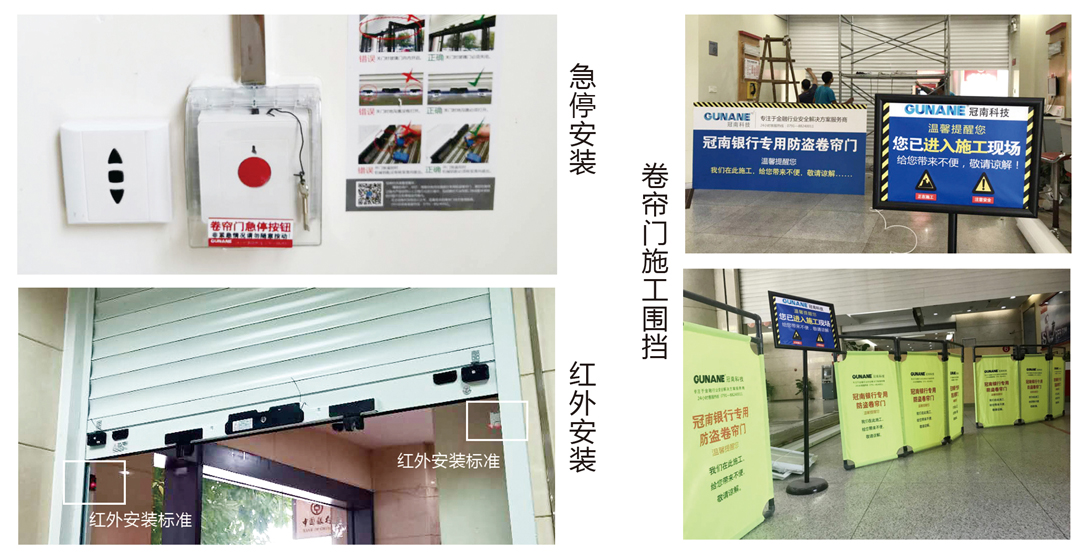

三、安裝標準化照片
